軌道交通項目結算審核交流心得
工程七部林國婷
我很榮幸的參與北京軌道交通項目15號線西段的結算審核，我公司承接15號線西段總送審費用22億，本人負責審核的項目總送審費用5億，結合本次北京軌道交通項目的審計，對軌道交通項目中的暗挖三聯拱的施工工序，工程量計算及結算審核注意事項做一簡單介紹。
我負責審核的是15號線西段學院路站主體及附屬工程結算，該站位于清華東路與學院路的交叉路口地下，沿清華路東路東西向布置。車站總長為255.50米，其中東西段部分為暗挖雙層結構，中段部分為暗挖單層結構。西段暗挖雙層主體結構部分長74.05m，東段暗挖雙層主體結構部分長128.65m，采用三聯拱結構，標準段寬23.3m，高15.95m，最厚覆土7.95m；中段暗挖單層主體結構部分長52.8m，采用三聯拱結構，結構寬24.5m，高10.6m，最厚覆土13.3m。車站基礎埋深23m，主體采用暗挖法施工，東西兩側采用“洞樁法”施工雙層段，中間跨為“洞柱法”施工單層段，均為三聯拱結構，車站共設4個出入口、2個風亭、施工設置3個施工豎井、三條施工通道。
暗挖地鐵車站施工首先施做一個施工豎井，施工豎井施工完成后，做一個施工橫通道，再由施工橫通道進洞施做車站主體（施工豎井和施工橫通道有時也作為出入口或風道使用）。暗挖法分為兩個部分施工：初期支護和二次襯砌。初期支護是指開挖施工過程中，一邊開挖一邊支護，一般開挖進尺50cm就要支護一次，支護方法是鋼筋格柵和噴射混凝土，二次襯砌是在初期支護完成后進行的，一般是由抗震鋼筋和防水混凝土組成；初支和二襯做完后就是后期的裝修和鋪設軌道。
施工工序介紹如下：
1、施工豎井，暗挖法施工豎井，采用礦山法挖土，隨挖隨支及時支護，豎井初期支護采用鋼筋網片噴砼加格柵鋼架施工，井口范圍施工鎖口圈梁。

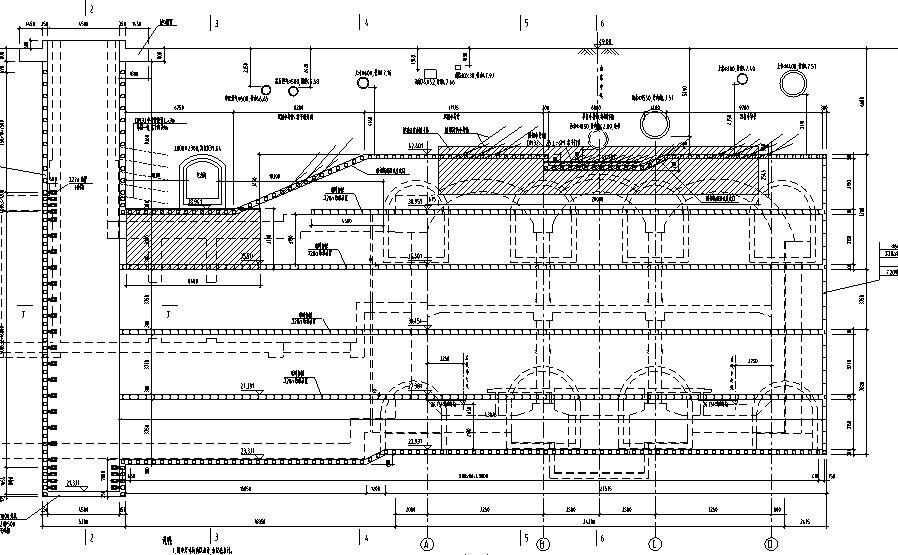

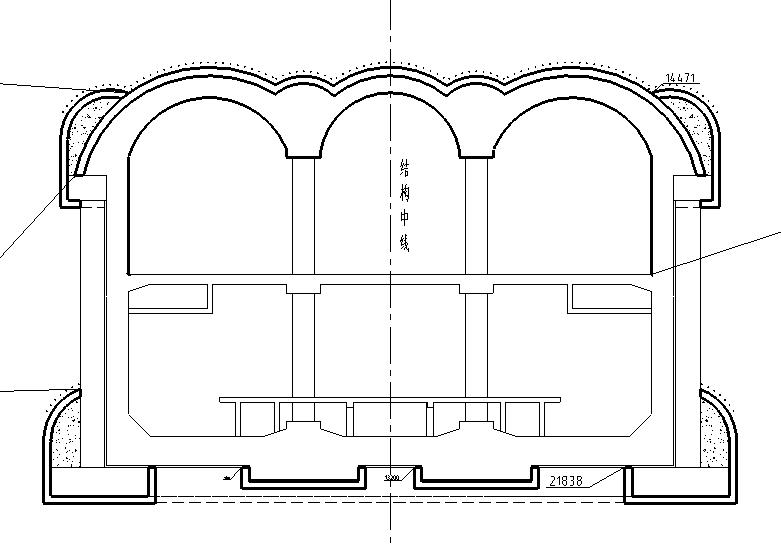

該部分需要計算的工程量有，超前小導管支護工程量，小導管注漿加固量（注漿的擴散半徑不小于0.25mm）。小導管環向布置，根據設計圖示要求進行計算工程量，一般豎向一榀鋼格柵環向打一圈小導管，小導管環向間距為300mm，計算豎井明挖土方開挖量，井口圈梁混凝土量、鋼筋及初支鋼筋網片量，豎向通長布置的雙層鋼筋量（為內外固定格柵鋼架）、格柵鋼架工程量，噴射混凝土初期支護工程量。豎井內支護一次使用的臨時鋼支撐、角撐按噸計算列入措施項目中（詳見圖紙1）。
2、施工通道，豎井施工完成后，開挖及支護施工通道

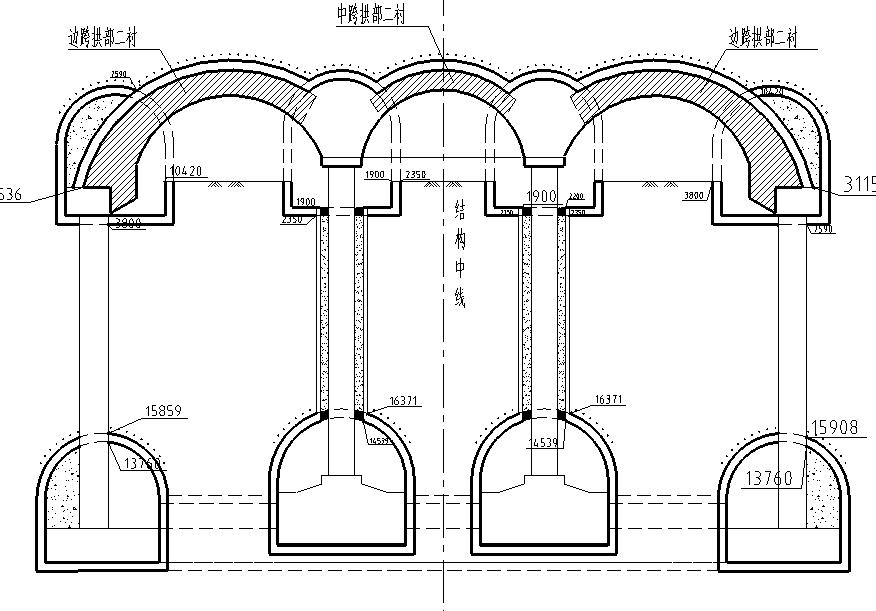

該部分需要計算的工程量為，破馬頭門的混凝土量，小導管超前支護及注漿工程量、深孔注漿工程量、土方開挖量、初支鋼筋網片、縱向通長雙層鋼筋、格柵鋼架、通道扣拱部分環梁鋼筋及混凝土量、臨時仰拱工程量、噴射混凝土初支等工程量（圖示的鎖角錨桿不計算工程量，費用包括在超前支護注漿按項計算的費用中）（詳見圖1、2）。
深孔注漿量以m3計算，計算公式為：
注漿量（m3）=注漿范圍土體的體積x地層孔隙率x漿液充填系數（1+漿液損失率）
地層的孔隙率按設計圖紙要求計算，
漿液的填充系數一般為0.7-0.9，一般取0.8。
漿液的損失率10%-30%，取20%。
3、施工通道完成后，臺階法開挖下導洞，并施工初期支護。先開挖邊導洞后再開挖中導洞。下導洞貫通后再開挖下橫向?qū)Ф础?/div>
該部分需要計算的工程量為：計算下導洞部分縱導洞及橫導洞的超前支護小導管支護及導管注漿工程量、深孔注漿工程量、導洞四周單層鋼筋網片、縱向通長鋼筋雙層，格柵鋼架、噴射混凝土支護等。
4、下層導洞分段貫通后，然后開挖上導洞并初期支護，便于后續格柵連接，開挖導洞時，先開挖邊導洞再開挖中導洞。
該部分工程量計算上層導洞超前小導管支護及注漿，導洞四周單層鋼筋網片、縱向通長鋼筋雙層、格柵鋼架、噴射混凝土量。
5、上導洞施工完成后，開始進行下導洞內樁下條基和橫通道內條基的施工。橫通道內條基施工完成后，在下導洞內施工底板防水層，施工中柱下底縱梁。

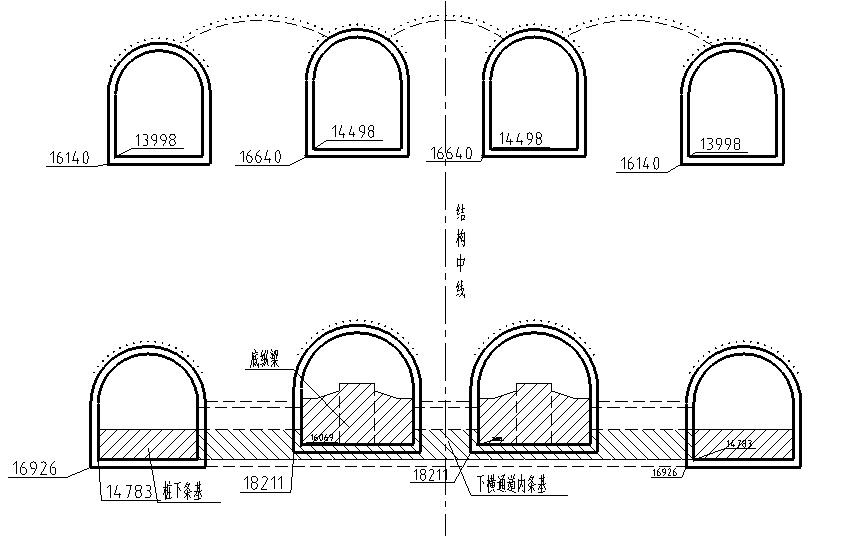

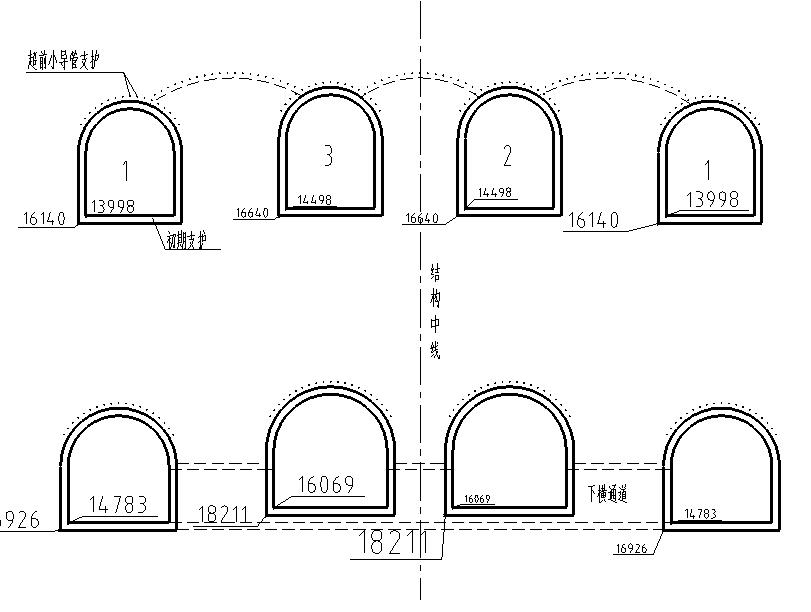

該部分需要根據圖紙計算基礎墊層、條基混凝土、鋼筋及模板工程量，底縱梁混凝土、鋼筋及模板工程量，計算底板部分防水工程量（詳見圖3、15）。
6、樁下條基完成后，在上邊導洞中施工混凝土灌注樁及樁頂冠梁，邊樁外側與導洞間采用混凝土回填，中間導洞施工鋼管混凝土柱護壁。

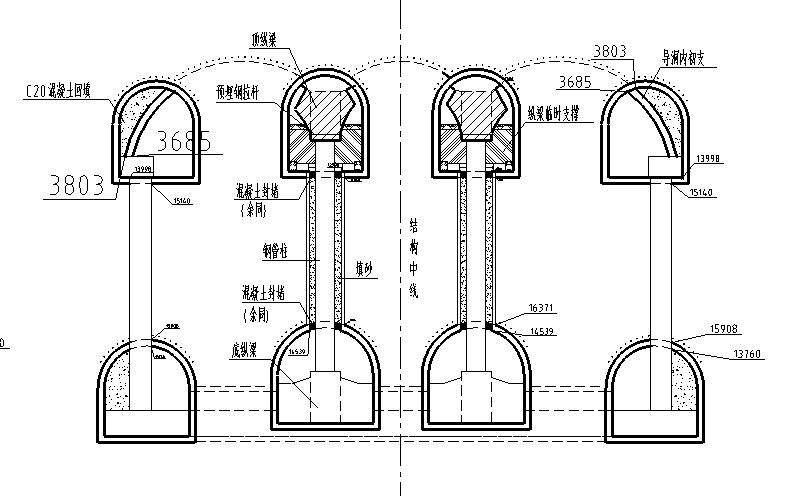

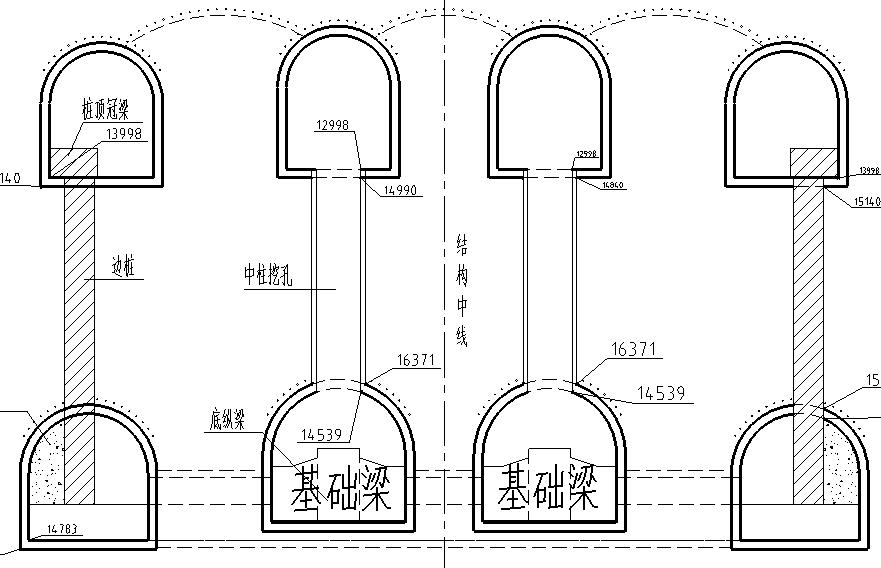

該部分需要計算主要的工程量人工挖孔灌注樁工程量及鋼筋量、計算樁頂冠梁混凝土、鋼筋及模板工程量，計算邊樁與洞外側混凝土回填量。（詳見圖3、4）。
7、施工中間導洞鋼管混凝土柱，施工頂縱梁，邊導洞內施工初支，導洞與初支間用混凝土回填。
了解該部分工序后可以計算中間導洞洞內鋼管柱成孔工程量（按米計算、包括人工挖土方、混凝土護壁）、鋼管柱的工程量（噸），鋼管柱內灌注混凝土量、鋼管柱外壁回填砂工程量，計算頂縱梁混凝土、鋼筋及模板工程量。上導洞與初支間混凝土回填工程量，中間導洞臨時支護工程量（圖紙14）。

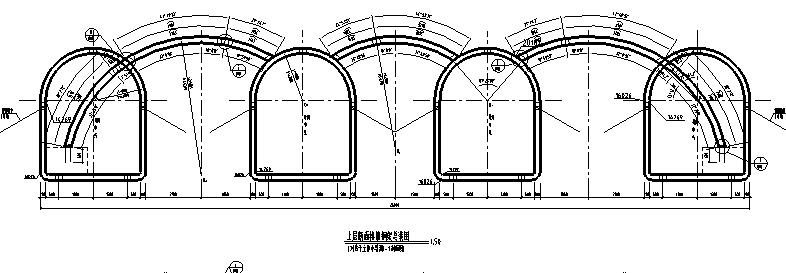

8、管棚空擋打設超前小導管注漿，臺階法開挖土體1、2、3，施工初支扣拱。

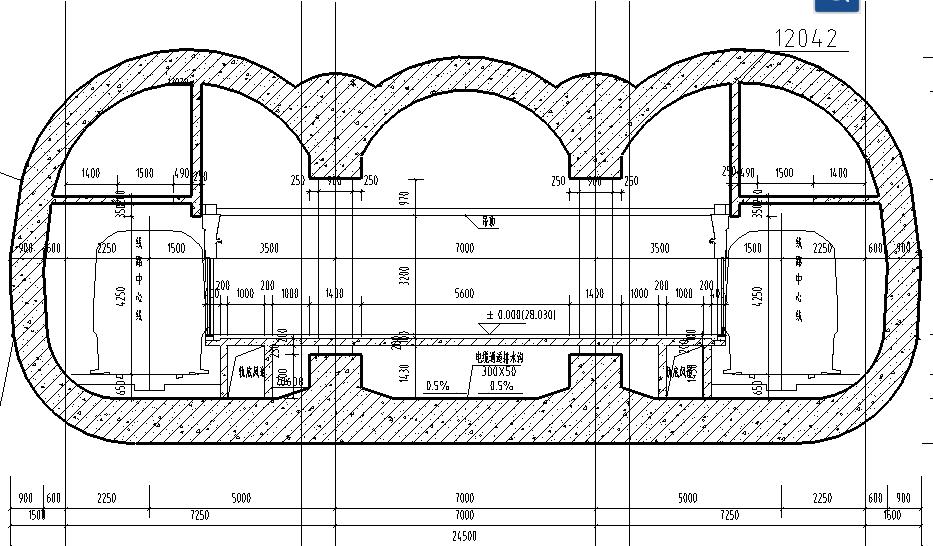

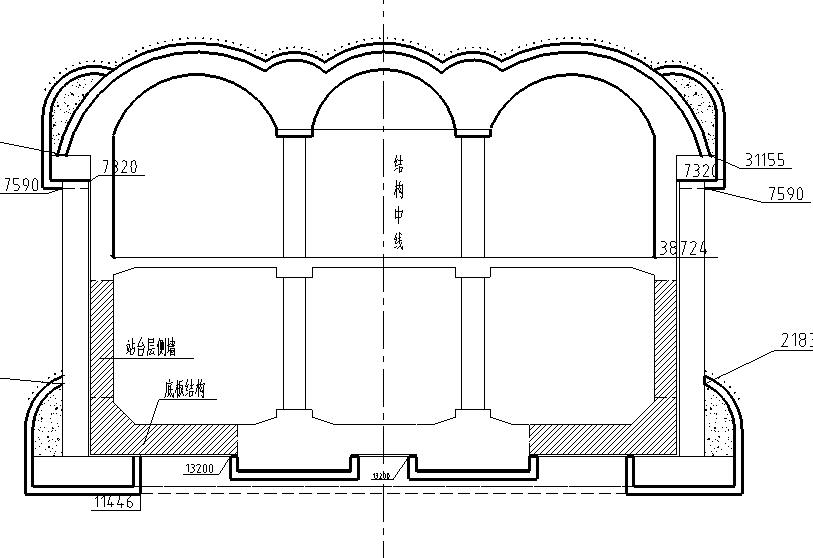

根據工序計算管棚空擋超前小導管支護及注漿，雙層鋼筋網片、格柵鋼架及噴射混凝土初支（詳見圖4）
9、拱部土體貫通后，分別截?cái)鄬?dǎo)洞邊墻，鋪設防水層，后退澆筑結構拱部二襯，設置中部鋼拉桿。中跨拱部二襯先行施工，然后再施工兩邊拱部二襯。
計算二襯混凝土、鋼筋及模板工程量，計算二襯背后防水層工程量、計算上層導洞噴射混凝土臨時支護量（詳見11）。
10、待拱頂混凝土達到設計強度后，沿車站縱向分為若干個施工段，分層向下開挖至站臺板底標高，分段施工地模，鋪設防水層，澆筑中板結構，施工站廳側墻混凝土。
主要工程量計算站廳層側墻混凝土、鋼筋及模板工程量，計算中板結構梁、板混凝土、鋼筋及模板量。
11、待中板結構達到設計強度后，沿車站縱向分成若干個施工段（長度為15-20m），分段開挖主體中跨土體至底板位置，分段施作中跨混凝土墊層，鋪設底板防水層，澆筑中跨底板二襯結構。
計算中跨混凝土墊層、底板防水層、中跨底板二襯混凝土量（圖9）。
12、待混凝土底板達到設計強度后，沿車站縱向分成若干個施工段（分段長度15-20m），對稱開挖主體邊跨至底板位置，施作混凝土墊層，鋪設防水層，澆筑邊跨底板結構，站臺側墻結構。
計算邊跨混凝土墊層、防水層、邊跨底板二襯混凝土、側墻混凝土量。
計算側墻混凝土、鋼筋及模板量，計算底板混凝土量，計算施工縫、變形縫工程量。
13、混凝土達到設計強度后，拆除鋼拉桿，并施工內部結構，完成車站結構施工。

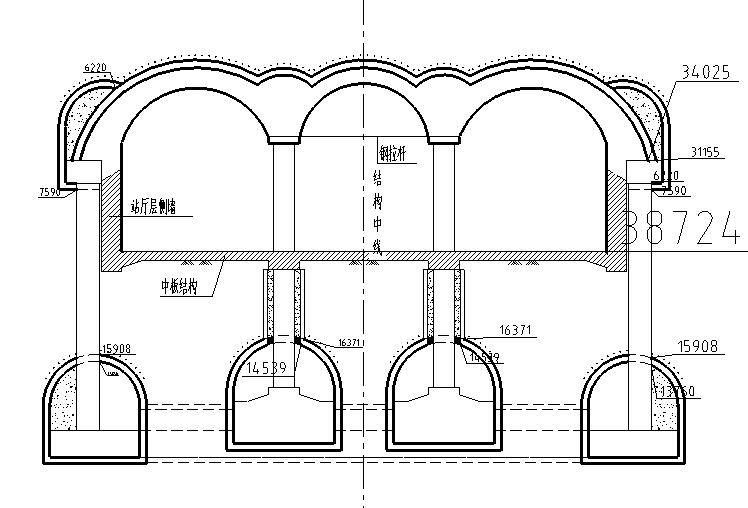

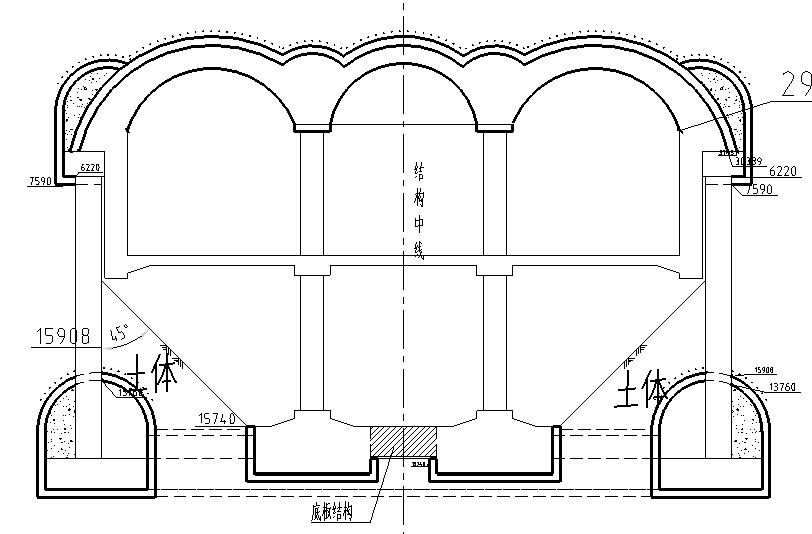

三聯拱車站結構外形施工完成，根據施工斷面剖面，計算車站主體工程土方開挖工程量（圖9）。
1、地鐵項目鋼筋工程量計算規則與房建項目不同，地鐵項目鋼筋的搭接、架立筋包括在投標報價內，不應再單獨計算，在計算鋼筋工程量時要注意。鋼筋錨固長度按照?qǐng)D紙規定的平法計算規則進行計算。
如，樁基鋼筋工程量的計算，因鋼筋用手工計算比較慢，建議使用廣聯達軟件單構件輸入法進行計算。
見單構件圖形計算方法。
2、小導管超前支護計算注意事項，如小導管超前支護部分進行了深孔注漿，超前小導管支護只計算打小導管費用，不計算導管注漿量，如小導管超前支護部位沒有進行深孔注漿，要計算小導管注漿量。
3、鋼格柵工程量計算主要事項，地鐵項目初支部分使用的鋼格柵工程量比較大，計算比較復雜，工程量計算時，按照設計圖紙給的連接節點分段進行計算。
